電容式料位計

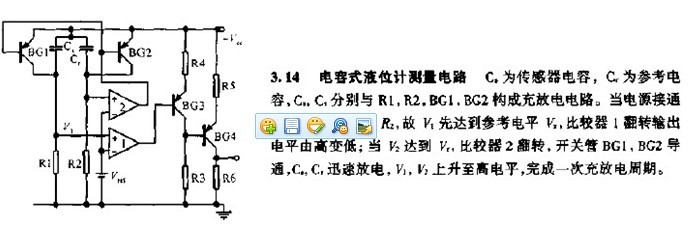

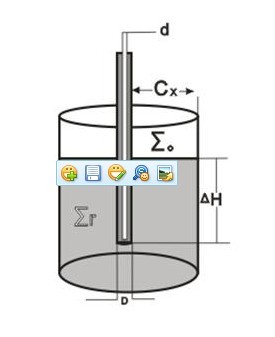

電容式料位計原理是插入料倉中的電極與料倉壁之間構成電容器，當倉內物料料位變化引起電容量的變化時，通過轉換電路得到相應的控制信號。因為電容量是連續變化的，因此該料位計可以用作連續式料位測量，也可用作料位開關，作為報警或喂料、卸料設備的輸入信號。該料位計有造價低、無機械磨損、安裝和維修方便等特點。傳統的方式是通過調頻振蕩電路實現電容量到頻率的轉換，又經限幅放大及鑒頻器的線性化，得到相應的電壓或電流信號。若使用一段時間后電極(探頭)上粘有物料，則往往會導致控制器誤動作，現已由傳統的檢測電容量發展為檢測探頭與倉壁間導納的方式。
　　依據量程的大小和控制方式的不同，電極設計成桿(棒)式或鋼纜(重型鋼纜)式，可應用于各種料倉。現在的新型產品為全密封一體化安裝結構，采用射頻振蕩器和數字集成電路，無運動機械部件，“數字標定技術”使得用戶可以在空倉的狀態下一次完成標定，功能齊全、性能可靠、控制及時、顯示直觀。
　　安裝此類料位計時應注意選取合適的安裝點，避開下料口；注意信號線的屏蔽和接地，防止干擾。但倉內物料溫度、濕度、運動速度的變化以及物料粘掛倉壁和電極等因素的影響，引起電容介電常數的變化。因此，若用作連續料位檢測，其測量精度不高，通常用作料位開關。必須定期檢查探頭和料位開關動作情況并進行校驗

一、電容式料位計簡單概述
1、該產品電子線路采用了抗粘附電路，可以在探測真實物位的同時，清除粘附和懸掛在探頭周圍的假物位信號影響。
2、該產品工作原理是基于射頻（RF）電容技術。將一個無線電頻率施加在探頭上，通過連續的分析，確定由周圍環境造成的影響。因所有材料均只有介電常數，而且其導電率都不同于空去，當探頭與材料接觸時由于微小電容量偏移所反映的總阻抗發生變化。因為通電的探頭和容器壁構成電容器的二塊極板，探頭的絕緣體和周圍空氣成為介電材料，當空氣（其介電常數為1.0）被任何其它材料（介電常數＞1）置換時電容值的變化造成了阻抗的變化這種影響被電路測量后，再與由靈敏度設置（電路）建立的參考基準相比較。
3、該產品可檢測任何工藝物料，例如：精煉油、汽油、導電泥漿等。
4、該產品與LC86X型傳感器探頭匹配，LC863是通用探頭，LC890是平板探頭，也提供鋼繩探頭，具有Teflon和不銹鋼結構，它能用于高溫、高壓環境，液體、粉末、大固體塊料及腐蝕性物體。
5、lc2600防爆智能物位計精度高，精度可達千分之二點五。

二、電容式料位計具體參數
物料溫度：-184℃260℃，陶瓷性高溫探頭最高可達650℃
延??? 時：030"秒連續可調
電路耐溫：-40℃80℃
感 應 度：0.5pf
失電保護：高低模擬，現場可調
電??? 源：220VA.C或24VD.C
防爆等級：EXDIICT6
外????殼：IP65，重型鑄鋁外殼
特點：可通過按鍵現場標定，高亮液晶顯示、帶HART協議
