差壓式液位計測密閉罐液位與量程遷移原理

差壓式液位計測密閉罐液位與量程遷移原理

差壓式液位計主要用于密閉有壓力的容器液位測量。測量密閉容器的液位，由于容器內氣相壓力對器壁點的壓力 有影響，需要將差壓變送器的負壓室與容器的氣相空間相連，以平衡氣相壓力的靜壓作用。這時作用于正壓室和負壓室的壓力差為△p=pw+ρgH- pw=ρgH；

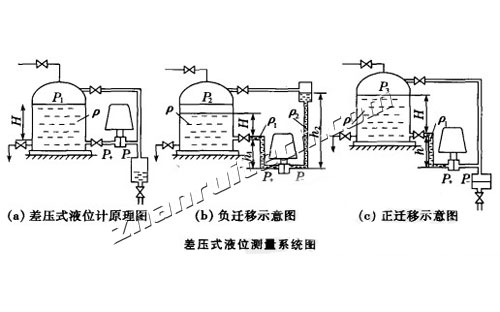

    差壓式液位計是利用容器內的液位改變時、由液柱產生的靜壓也相應變化的原理工作的，如下圖所示。

    差壓式液位計結構原理比較簡單，對故障的判斷比較直觀方便，維護比較方便。因此得到了廣泛的使用。 以下以雙法蘭式差壓液位計調整遷移的方法：把兩法蘭放在同一水平面，調零點；然后法蘭安裝在液位正負取壓閥上，調整遷移就可以了。有液位后觀察玻璃板液位計與差壓液位計輸出值是否一致，如果不一致重新計算差壓值并調整。

    差壓式液位計（差壓液位變送器）安裝在液體容器的底部，通過表壓信號反映液位高度。此類差壓式儀表包括氣動、電動差壓變送器及法蘭式液位變送器，安裝方便，容易實現遠傳和自動調節，工業上應用較多。在制藥、食品、化工行業液位測量控制過程中，盛裝液體的容器經常處于有壓的情況下工作，此時常規的靜壓式液位變送器變不能滿足測量要求。
